CT双能成像：解码人体组织的“能量

作者：杜盼 彭章 程丽雯

工作单位：武汉市汉口医院放射科

 一、什么是双能CT？

        CT双能成像（Dual-energy CT，DECT）是一种通过两种不同能量的X射线对同一组织进行扫描，利用物质在不同能量下的衰减差异，实现组织成分分析的前沿技术。传统CT只能提供单一混合能量的图像，而双能CT通过能量维度的突破，使医生能够像“化学家”一样解析人体组织的元素组成。



核心原理：

1. 能量差异响应：不同原子序数的物质（如钙、碘、尿酸）对高/低能X射线的吸收率不同。例如，碘在低能（如80 kV）下的衰减系数显著高于钙，而在高能（140 kV）下两者差异缩小，这种特性被称为“能量指纹”。

2. 数学建模分离：通过基物质分解算法（如水-碘对），将混合衰减信号拆解为不同成分的密度图，实现定量分析。

3. 虚拟单能成像：重建40-200 keV范围内任意能量水平的单能图像，优化对比度或减少伪影（如40 keV增强血管显示，140 keV抑制金属伪影）。

 二、技术实现：三种主流路径

 1. 双源双能系统

- 结构：两套独立X射线源（如80/140 kV）和探测器呈90°交叉排列，同时采集数据，时间分辨率达0.25秒，适合心脏等动态器官成像。

- 优势：消除运动伪影，支持任意心率患者的心脏扫描，实现“一站式”胸痛三联征评估。

 2. 快速kV切换技术

- 原理：同一X射线源在毫秒级切换高低管电压（如80/140 kV），配合双层探测器分离能量信号。

- 特点：单次扫描完成双能数据采集，但需要高性能探测器解决噪声问题。

 3. 双层探测器技术

- 设计：单个X射线源配合上下两层闪烁晶体，上层捕获低能光子，下层吸收穿透的高能光子。

- 应用：适合静态器官扫描，成本较低但能谱分离度有限。

 三、临床应用的“四大突破”

 1. 物质成分鉴别

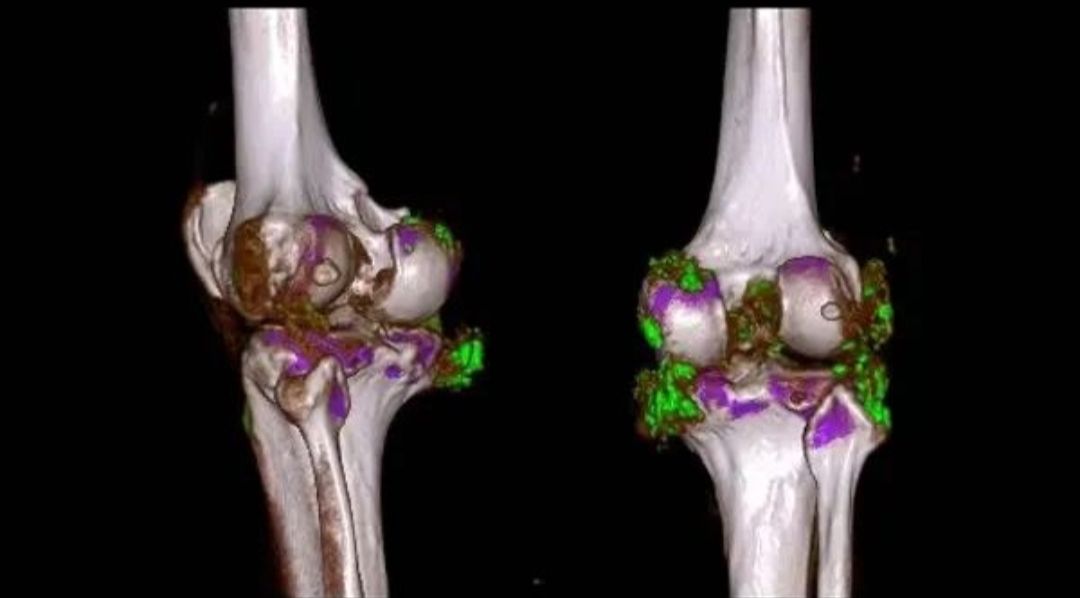

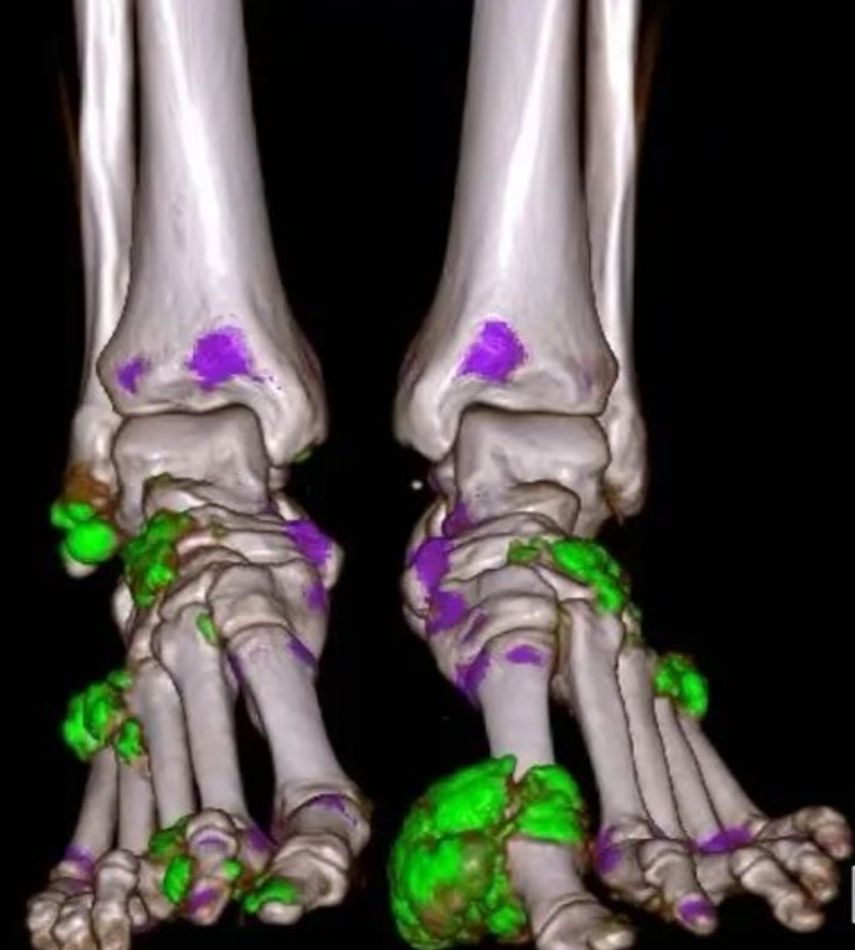

- 痛风诊断：通过尿酸（绿色）与钙化（紫色）的颜色编码，准确识别关节尿酸盐结晶，灵敏度达95%。

- 结石分析：区分尿酸结石（可药物溶解）与草酸钙结石（需手术），指导个体化治疗。

- 肿瘤鉴别：利用能谱曲线斜率差异，区分肝癌与血管瘤，并评估肿瘤同源性。

 2. 血管与器官成像优化

- 低剂量显影：40 keV虚拟单能图像可使血管对比度提升3倍，帮助肾功能不全患者减少50%造影剂用量。

- 金属伪影抑制：140 keV图像结合迭代重建算法，显著降低骨科植入物、牙科填充物的伪影干扰。

 3. 功能成像拓展

- 心肌灌注评估：碘图定量分析心肌血流分布，辅助冠心病治疗方案制定。

- 肺栓塞诊断：一站式肺灌注成像同步显示血栓位置及缺血区域，敏感性提升至98%。

 4. 辐射剂量控制

- 智能屏蔽技术：X-CARE系统选择性屏蔽乳腺等敏感器官，儿童检查剂量降至传统CT的1/10。

 四、与传统CT的对比优势

维度	传统CT	双能CT
能量信息	单一混合能量	双能谱+虚拟单能
物质识别	依赖密度差异	原子序数+化学成分分析
伪影控制	易受硬化/金属影响	能谱优化+专用算法
功能应用	解剖结构观察	灌注定量+代谢评估
辐射效率	剂量较高	低剂量协议下保持高信噪比



 五、未来展望：从双能到多能

1. 光子计数探测器：通过能谱分段计数实现多能成像，分辨率可达0.2 mm，精准识别微量元素分布。

2. 人工智能融合：AI自动解析有效原子序数（Zeff）、电子密度等参数，实现肺癌EGFR突变预测等精准医疗应用。

3. 多模态整合：与PET-MRI结合，同步获取代谢、功能与成分信息，推动肿瘤“全景式”诊断。

 六、局限性及挑战

- 设备成本：双源CT系统造价是传统CT的2倍，基层医院普及受限。

- 技术复杂性：需专业培训解读基物质分解图、能谱曲线等参数。

- 造影剂依赖：部分功能成像（如碘图）不适用于碘过敏患者。

结语

       CT双能成像通过“能量维度”的突破，将医学影像从灰度解剖图升级为成分定量图谱。随着光子计数、AI等技术的融合，未来或将成为疾病早期筛查和个性化治疗的基石。对于普通患者而言，这项技术意味着更精准的诊断、更低的辐射风险，以及更多“无创替代活检”的可能。
